Objetivo
O objetivo deste experimento é monstrar uma propriedade física de determinados materiais: a transformação de energia elétrica em energia térmica, conhecida como Efeito Joule.
Contexto
A energia possui a característica de poder existir sob várias formas e ser transformada de uma forma para outra. Por exemplo, a energia mecânica que se transforma em energia elétrica numa usina hidrelétrica ou a transformação de energia elétrica em energia térmica numa resistência de chuveiro.
A transformação de energia pode ser em alguns casos bem vinda, e em outros não. Por exemplo: para um automóvel em movimento, a transformação da energia cinética em atrito, em função da resistência do ar não é bem vinda. Já a transformação de energia elétrica em calor na resistência de um chuveiro num dia de frio, é muito bem vinda.
Este último fenômeno denomina-se Efeito Joule: é a transformação de energia elétrica em calor num material por onde passa uma corrente elétrica.
Idéia do Experimento
Uma das maneiras que temos para a verificação do Efeito Joule é usando o sentido do tato. Para isso basta construir um circuito elétrico muito simples, composto de uma fita de papel alumínio e uma pilha comum de 1,5 volts.
Ao ligar as duas extremidades da fita de papel alumínio nos polos da pilha, estabelece-se uma corrente elétrica. Depois de um certo tempo a fita se aquece devido à passagem da corrente elétrica. Este aquecimento é pequeno e só é possível verificá-lo usando o sentido do tato, numa região do corpo sensível a pequenas temperaturas. Como por exemplo, as costas da mão, o pulso etc.
Outra maneira de se demonstrar o Efeito Joule, é ligando-se dois fios às extremidades de uma pilha. Ao se encostar as extremidades livres dos fios em um pedaço de palha de aço fina (BOM-BRIL por exemplo), a palha de aço é aquecida, pelo efeito Joule, e incandesce, queimando toda.
A corrente elétrica em um filamento de palha de aço o aquece. Por ele ser muito fino, ele então queima. Como a palha de aço é um emaranhado de filamentos, um queima o outro sucessivamente até que todo o pedaço de palha seja queimado.

Corrente Elétrica

Um circuito elétrico é composto por vários elementos como, por exemplo, resistores e capacitores. Construir um não é difícil, tão menos entender os princípios físicos como também o seu funcionamento.

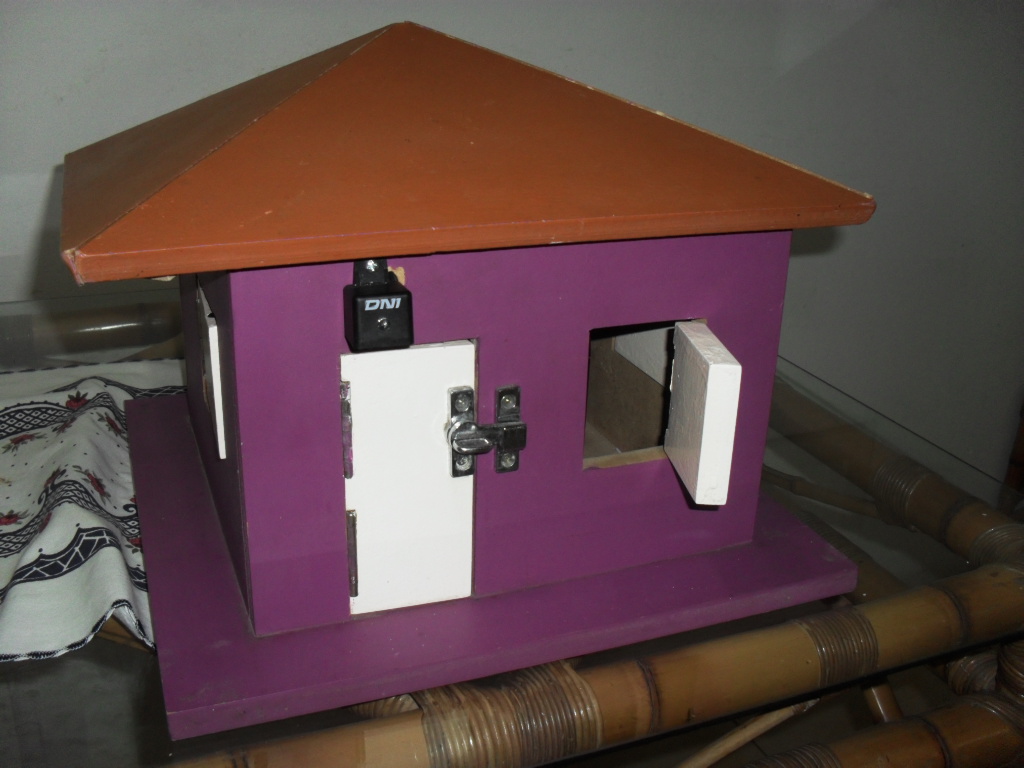

Utilizado em vários edifícios, o alarme é um circuito elétrico que tem como princípio de funcionamento básico os inúmeros sensores localizados em pontos estratégicos como, por exemplo, nas portas e janelas, e ligados ao circuito elétrico. Um sensor possui um sistema de interruptor de lâminas que fica embutido na janela, por exemplo. Esse interruptor tem como funções fazer passar a corrente elétrica e fazer o contato com um ímã embutido na janela. Com a janela fechada o ímã atrai a lâmina móvel fazendo com que elas entrem em contato, fechem o circuito, permitindo dessa forma a passagem da corrente elétrica. Caso a janela seja aberta o ímã deixará de atrair a lâmina e uma força exercida pela mola fará com que o contato entre as lâminas seja desfeito, fazendo dessa forma que soe o alarme.

Pode parecer difícil, mas através dos conceitos físicos envolvidos é possível compreender o funcionamento do alarme e dos elementos que fazem parte do circuito elétrico.

Nomes: Francine Quadros, Larissa Guerin e Jéssica Cristina.

Turma: 306

Turno: Noite

Usina Limo-Elétrica

O intuito da nossa experiência, é expor a capacidade que um limão ou fruta cítrica, tem de poder gerar uma passível energia, tais como a de ascender um LED, ou até uma lâmpada com volts superiores a do mesmo, assim dependendo da sua capacidade de geração e da sua colocação correta em série.

Vejamos como exemplo na experiência apresentada, que com sete limões em sequência vinculados um ao outro, e em cada um deles inseridos dois tipos de metais compatíveis, conseguimos ascender uma lâmpada de LED.
A explicação disso consiste em que o limão siciliano tendo uma grande capacidade de acidez, e por estarem agregados com os possíveis metais, geram assim energia suficiente para ascender uma lâmpada de acordo com sua capacidade receptora.

Turma: 306

Nomes: Juliana Nolibos, Nadine Rodrigues e Rafaela Oliveira.

Objetivo:

A transformção de enegia eletrica em energia termica,conhecida como Efeito Joule.

Idéia do Experimento:

Existem duas maneiras d edemonstrar o efeito joule,uma delas é ligando-se dois fios às extremidades de uma pilha.

Ao se encostar as extremidades livres dos fios em um pedaço de palha de aço,ela é aquecida, e incandesce quiemando toda

Material Usado:

Pilha 1,5

Palha de aço

Fio Condutor

Montagem:

Ligue um pedaço de fio numa extremidade da pilha;

Ligue o outro pedaço de fio na outra extremidade

Pegue um pedaço pequeno de palha de aço, e coloque-o no chão;

Encoste as extremidades livres do fio na palha de aço,proximo um do outro.

Bruna;Kheit;Karine;Pedro;Stefany

Eletricidade:Bexigas Carregadas

BEXIGAS CARREGADAS:

Objetivo:
Mostrar a existência de cargar elétricas e suas propiedades.

Contexto:
Alguns materiais apresentam,sob determinadas condições,fenômenos elétricos que podemos explicar usando um modelo teórico.
Estes fenômenos são observados pelo homem desde a antiguidade. E desde antão houve vários modelos que foram propostos para tentar explicar a sua origem.
O modelo que melhor explicou tais fenômenos é o modelo de cargas elétricas, que é usado até os dias de hoje. Este modelo prevê a existência de dois tipos de cargas elétricas, uma carga de sinal positivo e outra de sinal negativo.
Para explicar os fenômenos elétricos que eram observados, foi proposta a lei da atração e repulsão: cargas elétricas de mesmo sinal se repelem ntre si e cargas elétricas de sinais opostos se atraem entre si. Veja o esquema das leis de atração e repulsão na figura abaixo.




Os Materiais em seu estado fundamental são neutros; a somatória de suas cargas elétricas é nula. É por isso que os fenômenos elétricos só podem ser observados em determinadas condições, ou seja, para que haja repusão ou atração entre dois ou mais materiais é preciso que a somatória de suas cargas não seja nula. Isso quer dizer que é preciso que haja cargas positivas ou negativas em excesso no material.

Material: Bexigas.

Montagem:

Para fazer a atração entre as bixigas.

• Encha duas bexigas de forma que elas fiquem firmes e pequenas.
• Atrite uma delas no cabelo de uma pessoa. Atrite toda a superfícia da bexiga no cabelo.
• Aproxime a bexiga eletrizada da bexiga neutra.


• Veja a figura abaixo.


Para fazer a repulsão entre as bexigas.

• Encha duas bexigas de forma que elas fiquem firmes e pequenas.
• Atrite as duas bexigas no cabelo de uma pessoa. Atrite toda a superfície das bexigas no cabelo.
• Solte lentamente uma das bexigas sobre uma mesa e aproxime dela a bexiga que ficou na mão.


• Veja a figura abaixo.
